الکتروفیلترهای کارخانه سیمان از مهمترین قسمت های این کارخانه به شمار می رود چون در صورت عملکرد نامطلوب و افزایش غبار خروجی مجبور به خاموش کردن خط تولید خواهند شد. این مجموعه نیز مانند اغلب قسمت های کارخانه بسیار قدیمی بوده و نیاز به بهینه سازی و بو روز رسانی داشت. لذا کارت های راه انداز که از مهمترین بردهای درگیر در این سیستم بودند توسط تیم طراحی شرکت دانش پردازان میثاق طراحی مجدد شد و بدون تغییر در سیستم اصلی جایگزین بردهای قدیمی شد.

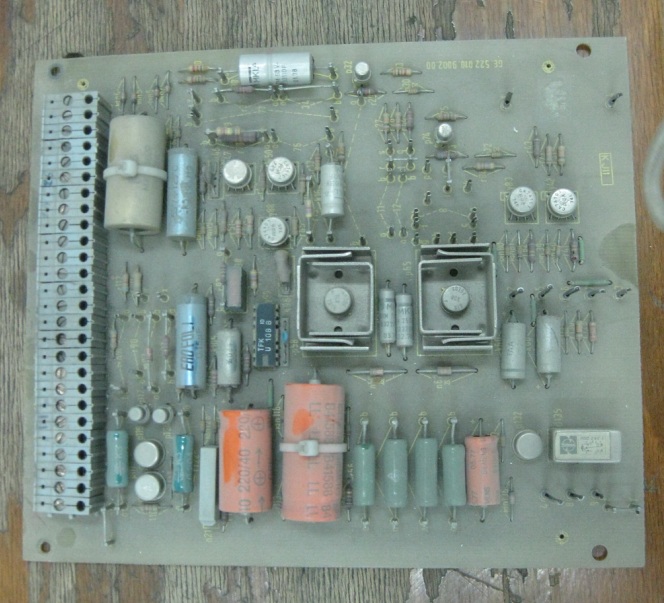

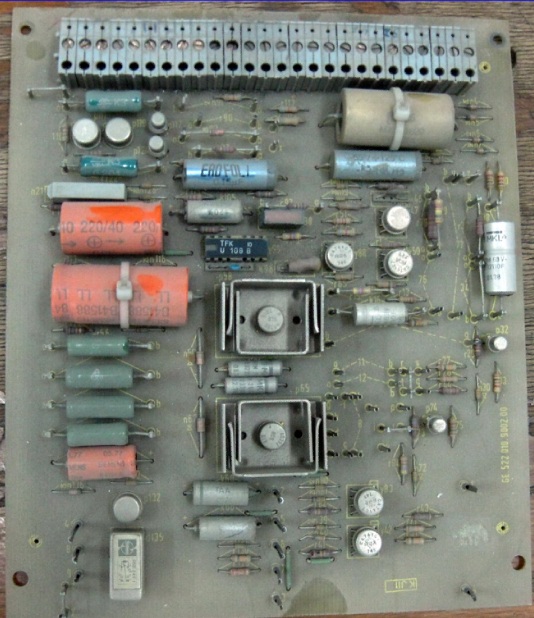

برد راه انداز تریستورهای الکتروفیلتر، قابلیت کنترل زاویه آتش را بطور اتوماتیک دارد و مطابق با ورودی و خروجی برد فرسوده Unit الکترو فیلتر زیمنس طراحی شد.
قابلیت های کارت یونیت :

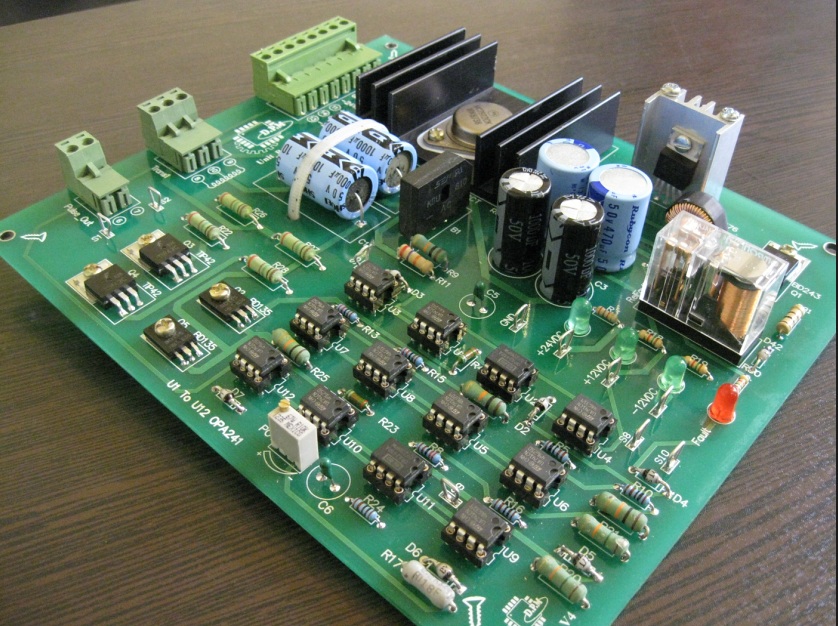

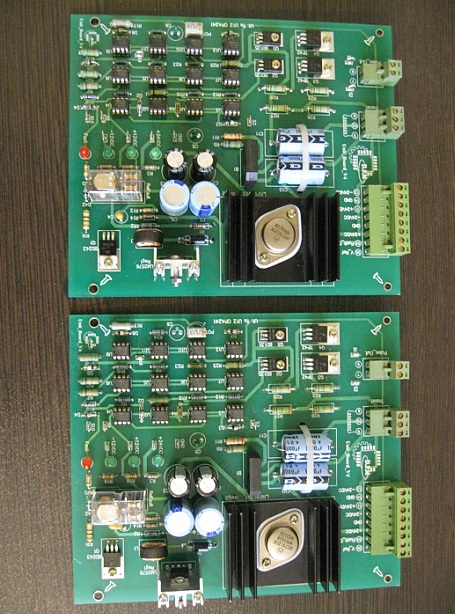

این برد ها راه انداز گیت تریستورهای قدرت مربوط به سیستم الکتروفیلتر کارخانه سیمان می باشند. طراحی این بردها با بررسی ورودی و خروجی برد قدیمی شرکت زیمنس و تحلیل سیگنال ها و شکل موج های آن انجام گرفته است و در نهایت ضمن رعایت جانمایی و ورودی و خروجی سیستم این کارت طوری طراحی و تولید شد که با صرف کمترین زمان و کمترین تغییرات بتوان برد های جدید را با بردهای قدیمی تعویض نمود.

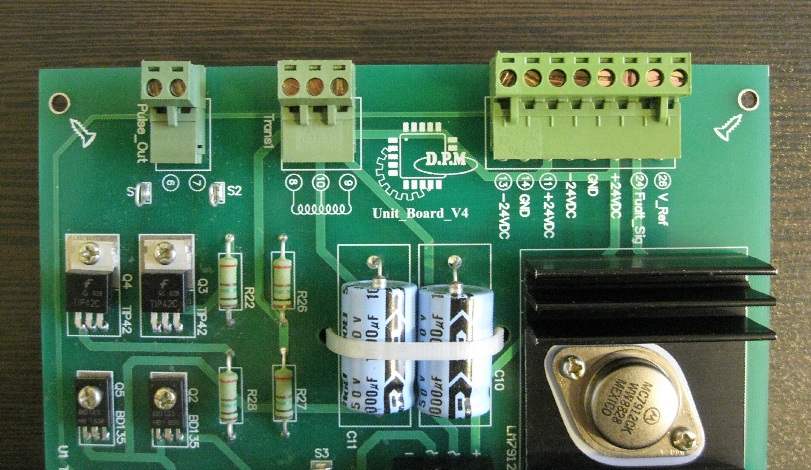

تغییر زاویه آتش تریستورها از صفر تا 180 درجه بصورت اتوماتیک و با استفاده از فیدبک منفی ورودی به برد، امکان قطع فرمان تحریک تریستورها در زمان وقوع هر گونه خطا در سیستم و نمایش وضعیت خطا ، وجود تست پوینت و نمایشگر ، استفاده از کانکتورهای سوکتی و تفکیک ورودی ها و خروجی ها و نام گذاری آنها ، استفاده از طراحی Safe و … از دیگر قابلیت ها و خصوصیت های این کارت می باشد.
